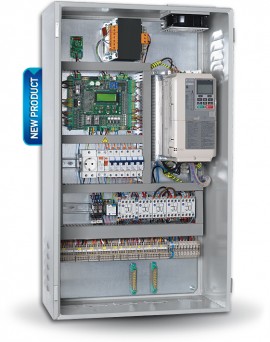

EL.CO Micro VVVF

TopQuality



TYPE V.V.V.F.
VITESSE Max 2,5 m/sec
ARRÊTS Jusqu’à 32
MANŒUVRE Manœuvre collective complète, duplex, triplex
COMMUNICATION SG-BUS, bus Can
NOUVEAU contrôleur d’ascenseur haute technologie de la série de produits « EL.CO Micro » avec V.V.V.F. pour les ascenseurs à traction.

Le contrôleur d’ascenseur EL.CO MICRO est notre solution la plus sophistiquée pour les structures à plusieurs niveaux et les applications d’ascenseur haut de gamme. Offrant jusqu’à 32 arrêts et une vitesse de 2,5 m/sec, le contrôleur d’ascenseur EL.CO MICRO fournit la souplesse nécessaire pour équiper un ascenseur unique ou un groupe d’ascenseurs (duplex, triplex, etc.).

La philosophie sur laquelle repose la conception du contrôleur EL.CO MICRO est son excellent rapport qualité-prix grâce à l’utilisation optimale des ressources disponibles, principalement du microcontrôleur ARM 32 bits qui fournit une performance et une sécurité exceptionnelles. De plus, le « concept de longue durée de vie » du contrôleur d’ascenseur EL.CO MICRO minimise le nombre de relais industriels utilisés et optimise la fiabilité de vos ascenseurs.

Avec le contrôleur d’ascenseur EL.CO MICRO, le processus d’installation est facilité par une configuration simple grâce au menu intuitif qui s’affiche sur l’unité de programmation de la carte mère du contrôleur. Sinon, la programmation peut être effectuée via un PC ou un modem.

L’utilisation des protocoles de bus SG-BUS et CAN du panneau de commande d’ascenseur EL.CO MICRO affranchit de l’installation de dizaines de câbles et réduit ainsi le nombre de pièces et le temps d’installation, tout en améliorant la fiabilité d’ensemble du système.

Le système de commande d’ascenseur EL.CO MICRO a été conçu pour des ascenseurs de traction à 1 ou 2 vitesses, en configuration V.V.V.F avec moteurs synchrones (sans engrenage) ou asynchrone et pour démarreurs hydrauliques directs, delta/en étoile ou progressifs.


ElCo_MICRO_logo

Pourquoi choisir EL.CO Micro ?

  1. 1
    Micro-contrôleur ARM 32 bits
  2. 2
    Produit conçu pour une longue durée de vie
  3. 3
    Dimensions compactes
  4. 4
    Diagnostic intelligent
  5. 5
    Installation facile



Normes Européennes

  • Fabriquées avec des matières premières de marque et certifiées
  • CEM testée et vérifiée
  • Certification CE
  • Compatible avec les normes et les directives européennes sur les ascenseurs
    EN 81 — 1/2, EC 95/16, EN 81/70, EN 81/28, EN 12015, EN 12016, EN 50178, PUBEL
  • Manuel facile d’emploi pour l’installation, le câblage et le réglage de précision.
  • Garantie 2 ans



Dimensions de l’armoire



Kouti_Pinaka

Diastaseis_koutiou_MICRO_VVVF

TYPE DIMENSIONS HORS-TOUT
(Largeur x hauteur x profondeur)
 3,7KW-7,5KW L1000A 52 x 88 x 30 cm



Share this
FacebookTwitterEmailGoogle+

Your ELEVATORS GENIUS partner !

TopPerformance

  • Type électrique avec V.V.V.F pour les moteurs synchrones (sans engrenages) ou asynchrones
  • Jusqu’à 32 arrêts
  • Vitesse : Jusqu’à 2,5 m/sec
  • Contrôleur ARM 72 MHz 32 bits
  • Mini USB
  • Communication en série (bus Can, bus Lin, UART)
  • Manœuvre collective complète, collective de descente, collective non sélective, duplex-triplex
  • Manœuvre simultanée de deux ou trois portes automatiques sans capteurs magnétiques
  • Longue durée de vie pour tous les relais de service
  • Panneau LCD pour la programmation et le réglage des paramètres avec accès par mot de passe
  • Options du menu en anglais
  • Sortie 12 VCC auxiliaire (UPS) 1 A
  • Chargeur de batterie intelligent
  • Contrôle V.V.V.F à partir du contrôleur (reconnait et enregistre les pannes)
  • Contrôle de la température de l’environnement et relais pour contrôler la séquence de phase incluse avec le contrôleur
  • Contrôle de la température du moteur
  • Horloge en temps réel
  • Diagnostics de l’ascenseur : sauvegarde les 100 dernières erreurs pour faciliter la maintenance et la réparation
  • Les pertes à la terre sont contrôlées sur deux niveaux : instantané et continu
  • Opérateur triphasé pour la séquence, la tension et la symétrie
  • Électronique protégée des courts-circuits avec entrées et sorties sur la carte mère
  • Retour des conducteurs d’alimentation et des freins de moteur
  • Sauvetage automatique avec UPS (en option)

Microsoft Word - ELCO_MICRO_Mechanical_EN_intro.doc Monofyllo_Micro_VVVF_Aopsi
Cliquez ici pour télécharger
le certificat CE du produit
Cliquez ici pour télécharger
la brochure du produit
PDF Download PDF Download
SgBus_Syndesmologia Prewiring SG-VOICE
Système de communication
en série SG BUS
Précâblage
dans la cage
SG-VOICE
SG_Radio Revision_GM650 Revision_PIT_STOP
SG-RADIO
Boîtier d’inspection plafond de cabine GM650
Boîtier d’inspection plafond de cabine GM412

Produits associés

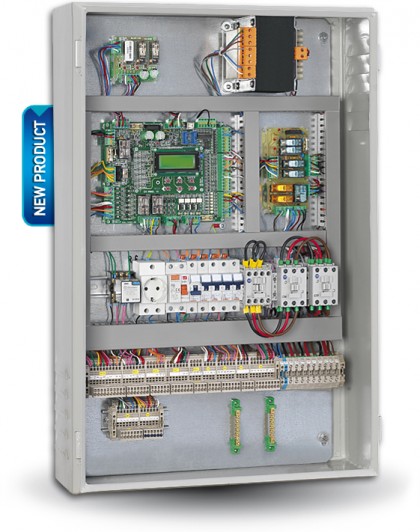

EL.CO Micro
